ИП102–1В-R3
Подробности
Нет в наличии
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Температура эксплуатации корпуса, °С
—
- 60 …+85, -60 … +115
Маркировка взрывозащиты
—
1Ex db IIB T6 Gb X, 0Ex ia IIB T6 Gb Х, 1Ex db IIB T4 Gb X или 0Ex ia IIB T4 Gb Х
Степень защиты от воды и пыли
—
IP66
Классы извещателей (температура срабатывания, °С)
—
А2 (54 – 70), A2R, А3 (64 – 76), A3R, В (69 – 85), BR, С (84 – 100), CR, D (99 – 115), DR, E(114-130), ER, F (129-145), FR
Температура эксплуатации датчика температуры в чехле, °С
—
-60…+150
Материал корпуса
—
Алюминиевый сплав с покрытием (А) или коррозионностойкая сталь (Н)
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

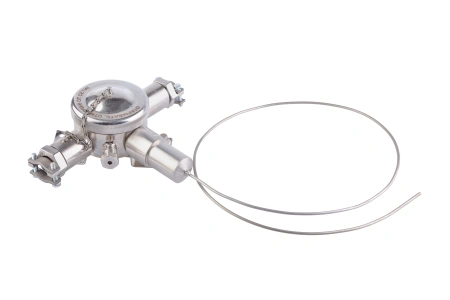

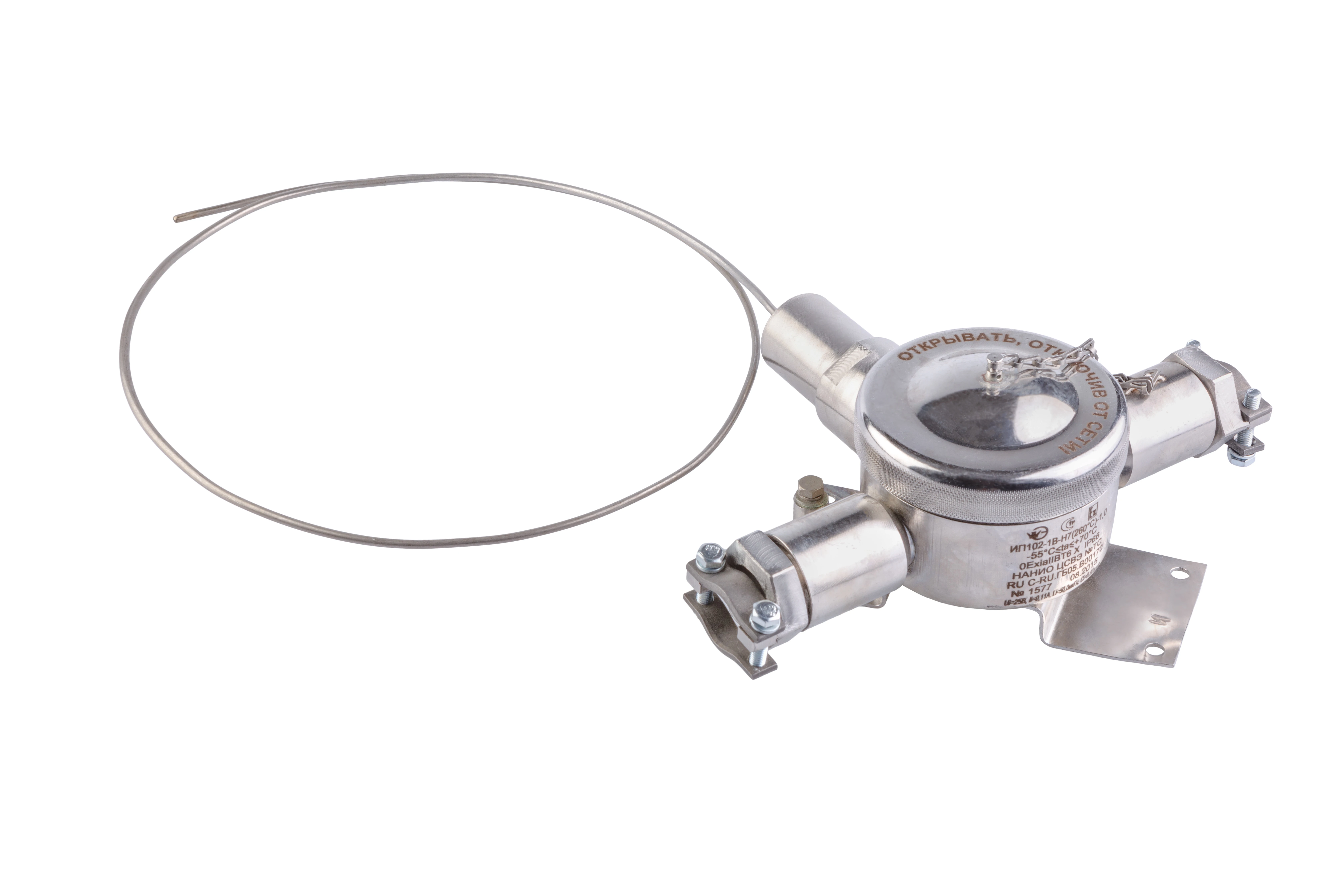

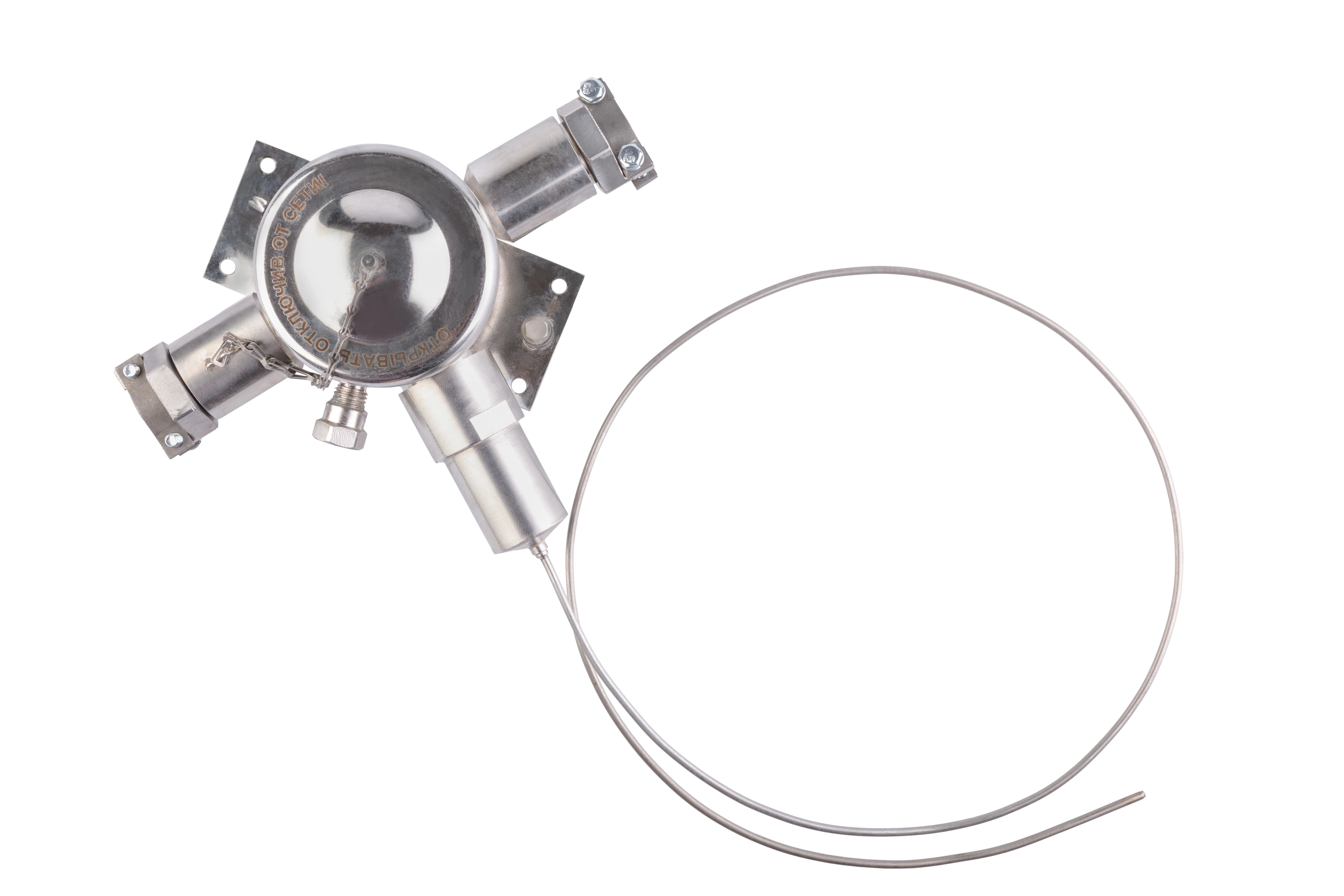

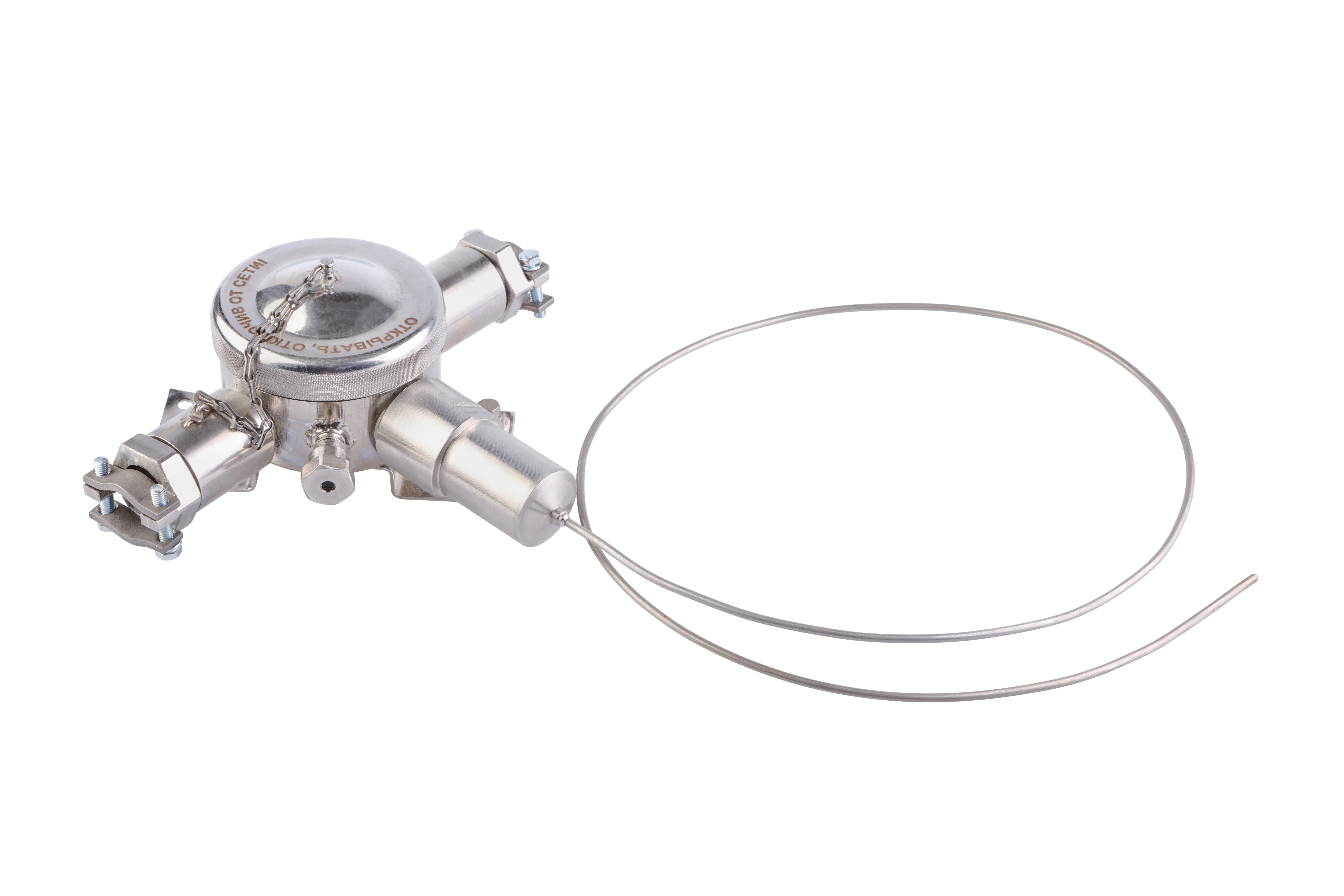

Извещатель пожарный тепловой взрывозащищённый ИП102–1В-R3
Предназначен для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой (или скорости повышения температуры) в системах пожарной сигнализации, работающих по протоколу R3.Извещатель выполняет следующие функции:
• измерение температуры окружающей среды;
• расчет скорости изменения температуры;
• передачу сигнала «Пожар» в приемно-контрольный прибор;
• индикацию режима работы извещателя
• тестирование работоспособности с помощью магнита.
Ключевые характеристики и особенности:
- Питание и информационный обмен извещателя осуществляется по АЛС. Подключение к ППКОПУ 011249-2-1 - без учёта полярности.
- В системе каждый извещатель занимает один адрес.
- Извещатель «ИП102-1В-R3» cостоит из корпуса и гибкого высокотемпературного кабельного термодатчика. Чувствительный элемент извещателя «ИП102‑1В-R3» – кабельная термопара с НСХ ХК(L).
- Температура срабатывания (класс) и тип извещателя (максимальный, максимально-дифференциальный) задаются при конфигурировании извещателя
| Наименование характеристики |
Значение |
||
| Конструктивное исполнение | Корпус с датчиком длиной 165мм (по заказу – до 0,5 м) | ||
| Маркировка взрывозащиты |
1Ex db IIB T6 Gb Х |
||
| Степень защищенности от пыли и воды | IP66 | ||
| Материал корпуса | алюминиевый сплав с покрытием (А) или коррозионностойкая сталь (Н) | ||
| Количество кабельных вводов в корпусе/ диаметр вводимых кабелей, мм | 2 / от 8 до 14 или от 14 до 18 | ||
| Сейсмостойкость | 9 баллов по MSK-64 | ||
| Световая индикация | светодиод красного цвета. В дежурном режиме кратковременно мигает, в режиме «Пожар» горит постоянно | ||
| Масса, кг, не более | 1,2 | ||
| Способ крепления корпуса извещателя на объекте | на кронштейне (в комплект поставки не входит) | ||
|
Средний срок службы, лет |
10 |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
|
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 |
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовая заглушка М27х2 соответственно |
|
ИП102-1В-R3 |
— |
Р |
— |
PR |
— |
А |
— |
Б | — | 18 | — | 5,0 |
— |
КМЧ |
— |
5 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 | 6 | 7 | 8 | 9 |
| Поле | Описание |
| 1 |
Наименование (ИП102-1В-R3). |
| 2 |
Расширенный температурный диапазон эксплуатации до +115 °С: Р. |
| 3 |
Символы РR (вместо температурного класса); класс извещателя не определен, устанавливается на объекте потребителя, извещатель допускается использовать в качестве максимально-дифференциального. |
| 4 |
Материал корпуса: - А – алюминиевый сплав с защитным покрытием, установка на кронштейне; - НС – коррозионностойкая сталь 12Х18Н10Т, установка на стене (для ИП101-1В не применяется); - НК – коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне. |
| 5 |
Тип штуцера кабельного ввода: - Т (или Т-G3/4) для прокладки кабеля в трубе с резьбой G3/4-В; - Т-G1/2 для прокладки кабеля в трубе с резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм; - К для открытой прокладки кабеля; - Б под бронированный кабель; - БСЗ под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм; - МG1/2 под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15; - МG3/4 под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20); - М20 под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5; - М25 под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5; - З-М20 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5; - З-М25 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5; - З-М27 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2. Примечание – при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ. |
| 6 |
Диаметр подключаемых кабелей: - без обозначения - от 8 до 14 мм; - 18 для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции). |
| 7 |
Длина кабельного термодатчика в метрах |
| 8 |
- КМЧ –аличие комплекта монтажных частей |
| 9 | Гарантийный срок: по умолчанию 3 года, 5 - 5 лет. |
3D-модель извещателя ИП102-1В
757,2 кб
