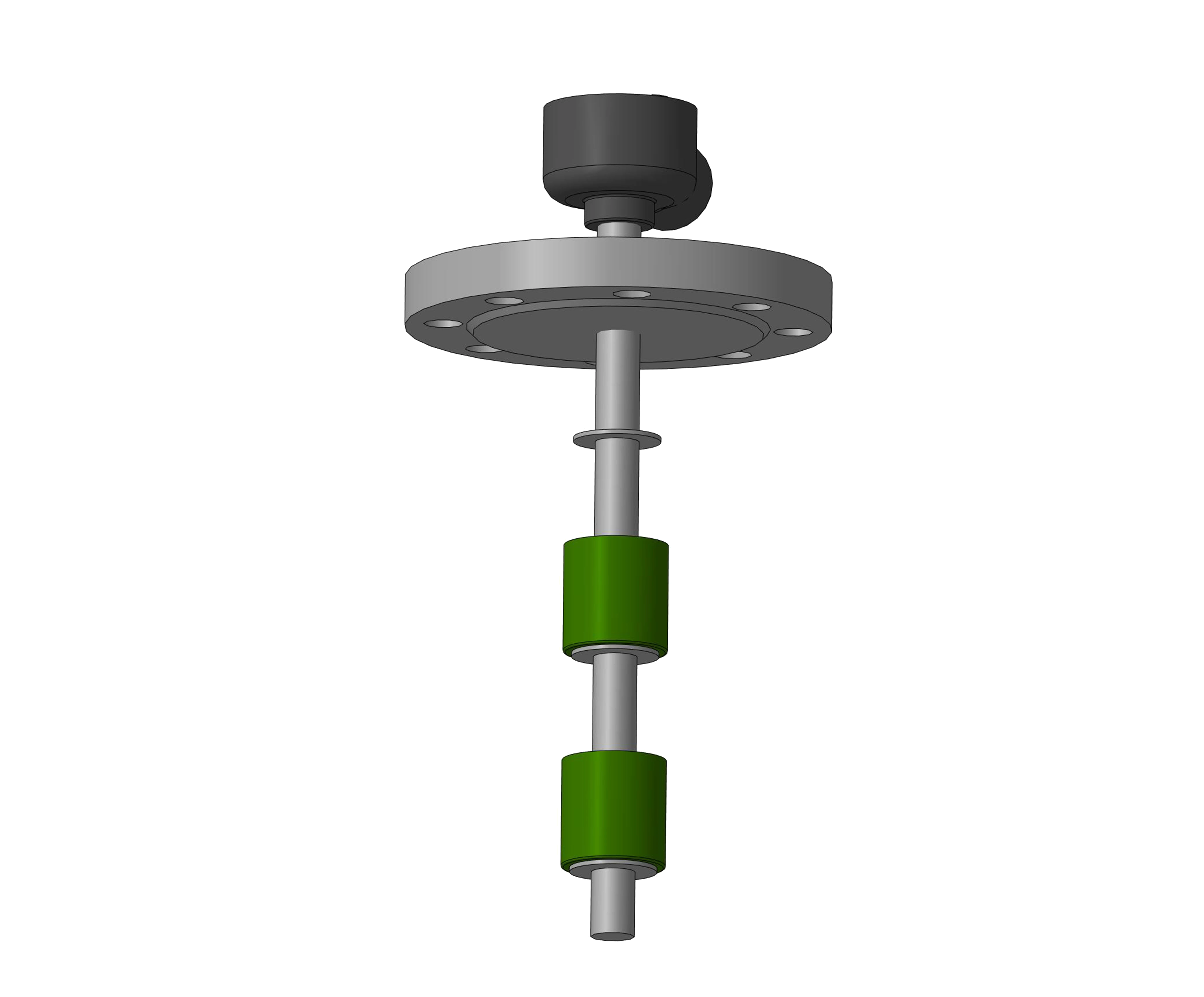

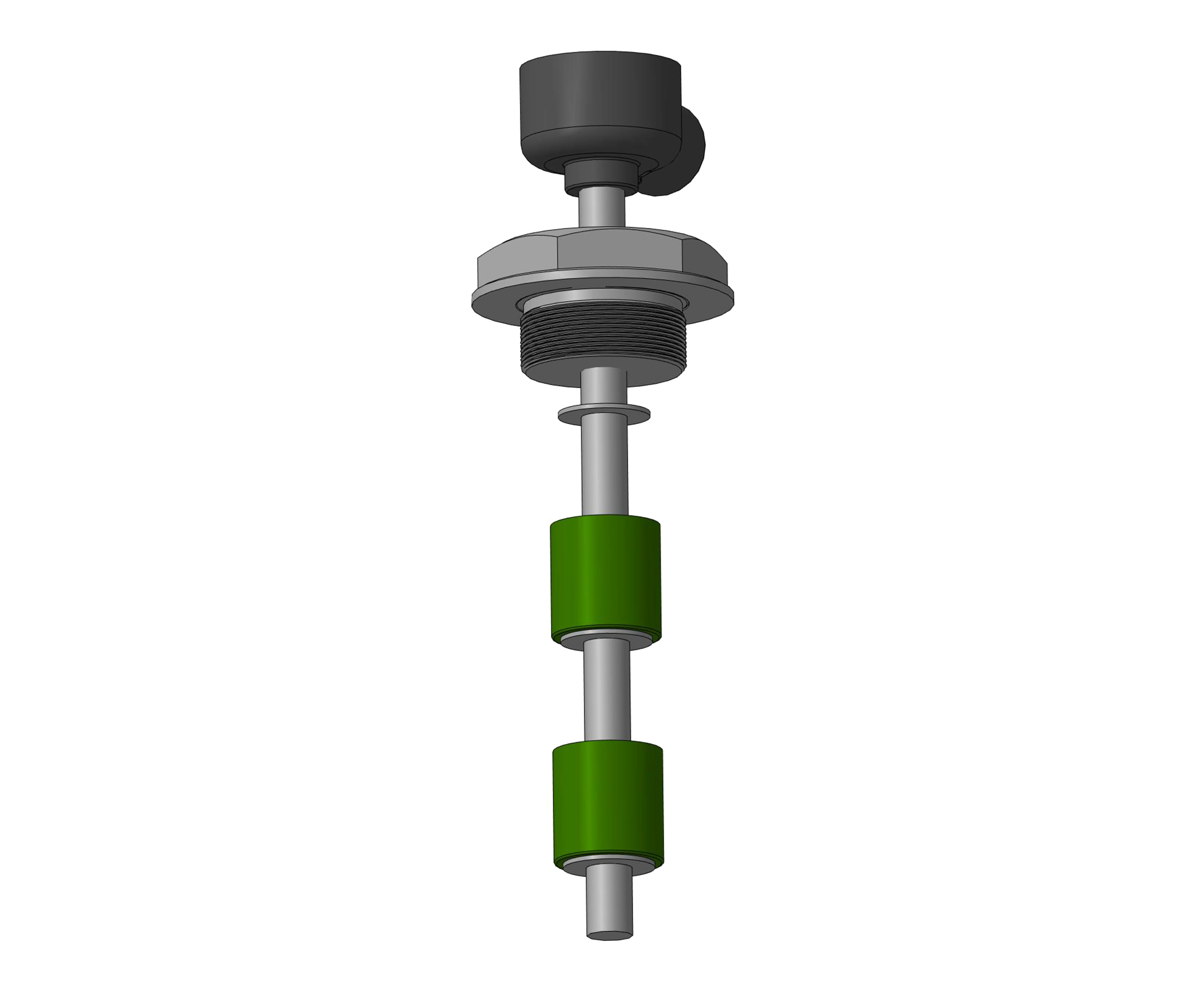

Сигнализатор уровня герконовый СГП-1
Предназначен для контроля уровня жидкости (в том числе и ГСМ), плотностью от 450 до 1700 кг/м3 с динамической вязкостью не более 2,4 Па*с и не агрессивных к стали марки 12Х18Н10Т, избыточным давлением до 2,5 МПа (до 10 МПа по отдельному заказу).Сигнализатор рассчитан для работы в системах регулирования и управления технологическими процессами в качестве сигнализаторов и регуляторов уровня в различных резервуарах.
Сигнализатор может применяться в газовой и нефтехимической отрасли, тепло- и электроэнергетике, на железнодорожном транспорте, в машиностроении, металлургии, химической промышленности и ЖКХ.
Сигнализаторы выпускаются в следующих исполнениях по назначению:
- общепромышленное исполнение, приемка ОКК завода-изготовителя (СГП-1);
- взрывозащищенное исполнение, вид взрывозащиты – искробезопасная электрическая цепь, вид и уровень взрывозащиты – 0Ех ia ІІС Т4…Т6 Ga Х (СГП-1Ех);
- взрывозащищенное исполнение, вид взрывозащиты – взрывонепроницаемая оболочка, вид и уровень взрывозащиты – 1Ех db ІІС Т4…Т6 Gb Х (СГП-1Ех-Вн);
|
Наименование характеристики |
Модель | ||||||||||
| 01 | 02 | 03 | 04 | 05 | |||||||
| Количество выходных каналов | 1 | 1 | 1 | 1 | 2 | ||||||
| Номинальное напряжение, В | 24 | 220 | 100 | 24 | 24 | ||||||
| Тип напряжения |
Пост., Перем. |
Перем. |
Пост., Перем. |
Пост. |
Пост., Перем. |
||||||
| Тип нагрузки | Активная | Инд. Емк. | Активная | Инд. Емк. | Активная | ||||||
| Допустимый диапазон напряжений, В |
от 0,5 до 100,0 |
от 198 до 242 |
от 0,05 до 220,00 |
от 10 до 42 |
от 0,5 до 100,0 |
||||||
| Коммутируемый ток не более, мА | 200 | 600 | 800 | 1500 | 200 | ||||||
|
Коммутируемая мощность не более, ВА |
10 | 150 | 150 | 60 | 10 | ||||||
| Нормальное состояние выходного сигнала* | НР | НЗ | П | НР | НР | НЗ | П | НР | НР | НЗ | П |
| Максимальное количество уровней срабатывания | 6 | 6 | 4 | 1 | 6 | 6 | 4 | 1 | 3 | 3 | 2 |
|
Наименование характеристики |
Модель | |||||
| 01 | 05 | |||||
| Количество выходных каналов | 1 | 2 | ||||
| Тип напряжения | Постоянное | |||||
| Тип нагрузки | Активная | |||||
| Максимальное входное напряжения Ui, В | 24 | |||||
| Максимальный входной ток Ii, мА | 100 | |||||
| Максимальная внутренняя емкость Сi, нФ | 0,2 | |||||
| Максимальная внутренняя индуктивность Li, мкГн | 1,0 | |||||
| Максимальная мощность Pi, Вт | 2,0 | |||||
| Нормальное состояние выходного сигнала* | НР | НЗ | П | НР | НЗ | П |
| Максимальное количество уровней срабатывания | 3 | 3 | 2 | 1 | 1 | 1 |
|
Наименование характеристики |
Значения |
| Длина погружаемой части | от 200 до 6000 мм |
| Плотность контролируемой среды | от 450 до 1700 кг/м3 |
| Динамическая вязкость контролируемой среды | не более 2,4 Па*с |
| Пределы погрешности срабатывания сигнализатора, не более | ± 5 мм |
| Разность переключения (зона возврата), не более | 12 мм |
| Средний срок службы сигнализаторов, без ограничения ресурса, не менее | 10 лет |
| Средняя наработка на отказ сигнализаторов, не менее | 100000 ч |
| Код присоединения при заказе | Исполнение уплотнительной поверхности фланца по ГОСТ 33259 | Номинальное давление контролируемой среды, МПа | Номинальный диаметр, DN, мм или присоединительная резьба | Длина резьбовой | Рисунок по приложению В |
| Ф0 | - | атмосферное | - | - | В.1б |
| ФВ.50-25 | В | 2,5 | 50 | - | В.1в |
| ФВ.80-25 | 80 | ||||
| ФВ.100-25 | 100 | ||||
| ФЕ.50-25 | Е | 50 | В.1г | ||
| ФЕ.80-25 | 80 | ||||
| ФЕ.100-25 | 100 | ||||
| М27 | - | М27х1,5-6g | 25 | В.2б | |
| М27.50 | 50 | ||||
| М27.85 | 85 | ||||
| M72 | М72х2-6g | 30 | |||
| G1,5 | G1 ГОСТ 6357 | 20 | |||
| G2 | G2 ГОСТ 6357 | 30 | |||
| K2 | K2 ГОСТ 6111 | 25 | |||
| ФН* | - | - | - | - | - |
| МН* | - | - | - | - | - |
| Код материала корпуса при заказе | Составная часть сигнализатора | Материал |
|
А |
Корпус |
Сплав Д16Т |
|
Кабельный ввод |
Сталь 20 |
|
|
Погружная часть |
Сталь 12Х18Н10Т (AISI 321) |
|
|
Фланец / штуцер |
Сталь 12Х18Н10Т (AISI 321) |
|
|
Поплавок |
По таблице 8 настоящих ТУ |
|
|
Н |
Корпус |
Сталь 12Х18Н10Т (AISI 321) |
|
Кабельный ввод |
Сталь 12Х18Н10Т (AISI 321) |
|
|
Погружная часть |
Сталь 12Х18Н10Т (AISI 321) |
|
|
Фланец / штуцер |
Сталь 12Х18Н10Т (AISI 321) |
|
|
Поплавок |
По таблице 6 |
|
Код поплавка при заказе |
Материал поплавка |
Покрытие поплавка |
Размеры поплавка, мм |
Масса поплавка, г |
||
|
D |
h |
d |
||||
|
СПН |
Сферопластик ЭДС‑7АП |
- |
48 |
50 |
21 |
50 |
|
СПВ |
48 |
50 |
25 |
|||
|
СФН |
Сферопластик ЭДС‑7АП |
ФЛК-9 |
48 |
50 |
21 |
60 |
|
СФВ |
48 |
50 |
25 |
|||
|
НСН |
Сталь 12Х18Н10Т (AISI 321) |
ЭП |
80 |
76 |
22 |
180 |
|
НСВ |
80 |
76 |
25 |
|||
| Наименование электрического вводного устройства | Код электрического ввода при заказе | |||||||||||
| Со стороны датчика | Со стороны потребителя (входит в комплект поставки) | СГП-1-А | СГП-1-Н | СГП-1Ex-А | СГП-1Ex-Н | СГП-1Ex-Вн-А | СГП-1Ex-Вн –Н | |||||
|
вилка 2РМГ18Б7Ш1В1 БРО.364.103.ТУ (для сигнализаторов с количеством линий связи до 6) |
розетка 2РМТ18КПН7Г1В1В АШДК.434410.062.ТУ | Р1 | отсутствует | |||||||||
|
dилка 2РМГ24Б19Ш1В1 БРО.364.103.ТУ (для сигнализаторов с количеством линий связи от 8 до 12) |
розетка 2РМТ24КПН19Г1В1В АШДК.434410.062.ТУ | Р2 | отсутствует | |||||||||
| вилка GSP-3-M20 DIN43650 (для сигнализаторов с количеством линий связи до 4) | розетка GDM 3011-SW | |||||||||||
| Кабельный ввод под кабель для открытой прокладки с диаметром наружной изоляции от 8 до 12 мм | К101) | |||||||||||
| Кабельный ввод под кабель для открытой прокладки с диаметром наружной изоляции от 10 до 14 мм | К14 | |||||||||||
| Кабельный ввод под кабель для открытой прокладки с диаметром наружной изоляции от 12 до 16 мм | отсутствует | К16 | отсутствует | К16 | отсутствует | К16 | ||||||
| Кабельный ввод под проводку кабеля с диаметром наружной изоляции от 8 до 12 мм в металлорукаве диаметром условного прохода 16 мм (металлорукав Герда-МГ-16) | М10 | |||||||||||
| Кабельный ввод под проводку кабеля с диаметром наружной изоляции от 8 до 12 мм в металлорукаве диаметром условного прохода 15 мм (металлорукав Р3-Ц(Х)15) | МВ10 | |||||||||||
| Кабельный ввод под проводку кабеля с диаметром наружной изоляции от 10 до 14 мм в металлорукаве диаметром условного прохода 22 мм (металлорукав Герда-МГ-22) |
М14 |
|||||||||||
| Кабельный ввод под проводку кабеля с диаметром наружной изоляции от 10 до 14 мм в металлорукаве диаметром условного прохода 20 мм (металлорукав Р3-Ц(Х)20) | МВ14 | |||||||||||
| Кабельный ввод под проводку кабеля с диаметром наружной изоляции от 12 до 16 мм в металлорукаве диаметром условного прохода 22 мм (металлорукав Герда-МГ-22) | отсутствует | М16 | отсутствует | М16 | ||||||||
| Кабельный ввод под проводку кабеля с диаметром наружной изоляции от 12 до 16 мм в металлорукаве диаметром условного прохода 20 мм (металлорукав Р3-Ц(Х)20) | отсутствует | МВ16 | отсутствует | МВ16 | ||||||||
| Кабельный ввод под трубную проводку кабеля с диаметром наружной изоляции от 8 до 12 мм и присоединительной резьбой G 1/2 | отсутствует | Т10 | ||||||||||
| Кабельный ввод под трубную проводку кабеля с диаметром наружной изоляции от 10 до 14 мм и присоединительной резьбой G 3/4 | отсутствует | Т14 | ||||||||||
| Кабельный ввод под трубную проводку кабеля с диаметром наружной изоляции от 12 до 16 мм и присоединительной резьбой G 3/4 | отсутствует | Т16 | отсутствует | Т16 | ||||||||
| Кабельный ввод под бронированный кабель с диаметром наружной изоляции под броней от 8 до 12 мм и диаметром внешней оболочки кабеля от 8 до 14 мм | отсутствует | Б10 | ||||||||||
| Кабельный ввод под бронированный кабель с диаметром наружной изоляции под броней от 10 до 14 мм и диаметром внешней оболочки кабеля от 10 до 18 мм | отсутствует | Б14 | ||||||||||
| Кабельный ввод под бронированный кабель с диаметром наружной изоляции под броней от 14 до 16 мм и диаметром внешней оболочки кабеля от 14 до 18 мм | отсутствует | Б16 | отсутствует | Б16 | ||||||||
| Кабельный ввод отсутствует, резьба под ввод М20х1,5 с установленной транспортной заглушкой | В20 | |||||||||||
| Кабельный ввод отсутствует, резьба под ввод М27х2 с установленной транспортной заглушкой | отсутствует | В27 | отсутствует | В27 | ||||||||
|
Наименование характеристики |
Значения |
|
| Устойчивость к механическим воздействиям | ||
|
Исполнение сигнализаторов по вибропрочности и виброустойчивости к воздействию механической вибрации по ГОСТ Р 52931 / Группа по ГОСТ 30631 |
Сигнализаторы с длиной погружаемой части до 2000 мм |
V3 по ГОСТ Р 52931 / М30 по ГОСТ 30631 |
|
Сигнализаторы с длиной погружаемой части от 2001 до 6000 мм |
V1 по ГОСТ Р 52931 / М6 по ГОСТ 30631 |
|
|
Сигнализаторы с длиной погружаемой части до 2000 мм выдерживают воздействие одиночных ударов с ударным ускорением |
200 м/с2 (20 g) |
|
|
Сигнализаторы с длиной погружаемой части до 2000 мм выдерживают воздействие ударов многократного действия с ударным ускорением |
150 м/с2 (15 g) |
|
|
Сигнализаторы выдерживают воздействие землетрясения по шкале MSK-64 при интенсивности |
9 баллов |
|
| Устойчивость к климатическим воздействиям | ||
|
Сигнализаторы устойчивы к воздействию относительной влажности окружающего воздуха без конденсации влаги |
(95 ± 3) % при температуре не более 40 °С |
|
|
Вид климатического исполнения сигнализаторов по ГОСТ 15150 |
УХЛ1 |
|
|
Сигнализаторы устойчивы к воздействию повышенной и пониженной рабочей температуры окружающего воздуха и измеряемой среды в диапазоне |
от минус 60 до 80 °С |
|
|
Сигнализаторы устойчивы к воздействию атмосферного давления в диапазоне / группа по ГОСТ Р 52931 |
от 84,0 до 106,7 кПа / Р1 |
|
|
Степень защиты датчиков обеспечиваемая оболочкой по ГОСТ 14254 |
IP66/IP67 |
|
| Код исполнения по температуре среды при заказе | Диапазон температур контролируемой среды, °С | Код применимых поплавков | Температурный класс по ГОСТ 31610.0 |
| t801) | от минус 60 до 80 | СПН, СПВ, СФН, СФВ НСН, НСВ | Т6 |
| t100 | от минус 60 до 100 | Т5 | |
| t125 | от минус 60 до 125 | НСН, НСВ | Т4 |
| Наименование монтажной части | Код монтажной части при заказе | Для кода присоединения при заказе, по таблице 4 | Номинальный диаметр, DN, мм или присоединительная резьба | Материал |
| Ответный монтажный фланец | ОФ0 | Ф0 | - | сталь 12Х18Н10Т |
| ОФВ.50-25 | ФВ.50-25 | 50 | ||
| ОФВ.80-25 | ФВ.80-25 | 80 | ||
| ОФВ.100-25 | ФВ.100-25 | 100 | ||
| ОФЕ.50-25 | ФЕ.50-25 | 50 | ||
| ОФЕ.80-25 | ФЕ.80-25 | 80 | ||
| ОФЕ.100-25 | ФЕ.100-25 | 100 | ||
| Бобышка | БМ27 | М27 | М27х1,5-6Н | |
| БМ27.50 | М27.50 | |||
| БМ27.85 | М27.85 | |||
| БM72 | M72 | М72х2-6 Н | ||
| БG1,5 | G1,5 | G1 ГОСТ 6357 | ||
| БG2 | G2 | G2 ГОСТ 6357 | ||
| БK2 | K2 | K2 ГОСТ 6111 | ||
| Гайка, шайба | ГМ27 | М27, М27.50, М27.85 | М27х1,5-6 Н | |
| ГM721) | G1,5 | М72х2-6 Н | ||
| ГG1,51) | G2 | G1 ГОСТ 6357 | ||
| ГG21) | K2 | G2 ГОСТ 6357 |
| Код прокладки при заказе | Номинальный диаметр, DN, мм или присоединительная резьба | D, мм | D1, мм |
| ПФ0 | - | 80 | 50 |
| ПФВ.50 | 50 | 106 | 57 |
| ПФВ.80 | 80 | 141 | 87 |
| ПФВ.100 | 100 | 166 | 106 |
| ПФЕ.50 | 50 | 87 | 57 |
| ПФЕ.80 | 80 | 120 | 87 |
| ПФЕ.100 | 100 | 149 | 106 |
| ПМ27 | М27 | 50 | 28 |
| ПM72 | М72 | 113 | 74 |
| ПG1,5 | G1 ГОСТ 6357 | 72 | 50 |
| ПG2 | G2 ГОСТ 6357 | 90 | 62 |
| ПK2 | K2 ГОСТ 6111 | 90 | 62 |
| Код материала прокладки при заказе | Материал прокладки |
| Р | Пластина 1Н-I ТМКЩ-С-2 ГОСТ 7338-90 |
| Ф | Фторопласт Ф4 ГОСТ 10007-80 |
| П | Паронит ПОН 2,0 ГОСТ 481-80 |
| М | Медь М3 ГОСТ 1535-91 |
| П р и м е ч а н и е – По требованию заказчика прокладки могут выпускаться из другого материала. | |
